Ｓメータ回路

デュアルゲートMOSを使用したＳメータ回路です。
Sメータに使用する電流計は、だいたい100μA～1mAぐらいのものまで調整により使用可能です。

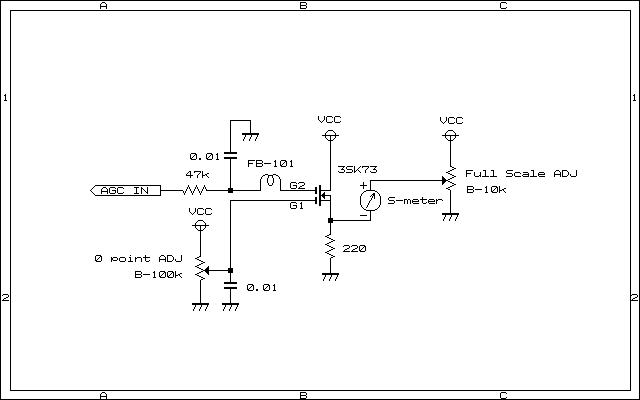

回路図を下記に示します。
調整は、Full scale ADJ と 0 point ADJ を何度か交互に繰り返し調整します。
尚、第２ゲートのフェライトビーズFB101は、3SK73の発振止めです。第２ゲートの足にビーズを通して実装します。
