コンデンサマイクとの接続

マイクは、ヤエスの MH-34　というコンデンサマイクを使用しています。
このマイクは、２本の線でマイク出力、電源供給、PTT の機能を行う必要があるのでインターフェースにちょっと工夫が必要です。

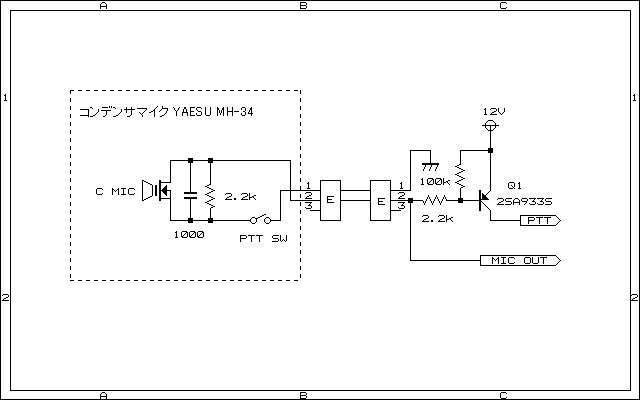

マイクとリグの接続回路を示します。

PTTスイッチ OFF 時、Q1 もOFFしていますので PTT ラインは、Low です。このとき、MIC OUT ラインは、電源12Vに張り付いています。
PTTスイッチ ON で、Q1 が ON し PTT High となります。同時にMIC OUT ラインが DC 6V にバイアスされてコンデンサマイクに電源が供給されるとともにマイク出力が得られます。
