LCDのスプリアス対策

当初、DDSからのノイズが受信に与える影響を心配していましたが、実際に動作させてみるとDDSのノイズよりLCDのノイズが強力に発生していることが分かりました。
144.070MHz付近と144.180MHz付近に強烈な受信ノイズが発生しています。（ギュルギュルといった感じの音で、10KHz程度の比較的広帯域のノイズです。）

この対策として、LCDのグランドをシャーシグランドから分離することでほぼノイズを消去できました。

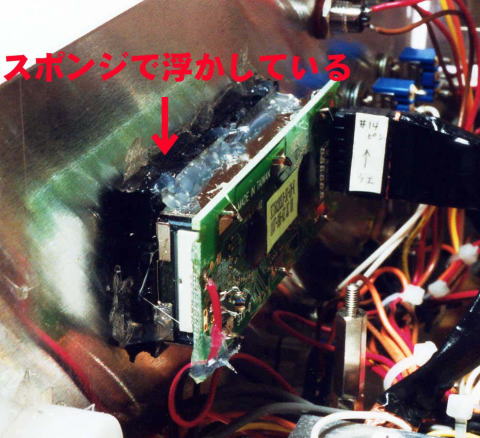

グランドの分離方法は、写真のようにLCDを厚さ5mm程度のスポンジで浮かしてシャーシに取り付けることにより行っています。
このようにLCDを5mm程度浮かすことが大事で、この浮かす距離が小さいとLCDとシャーシが高周波的に容量結合してしまい、ノイズがシャーシに流れてしまいます。
