ラダー型クリスタルフィルタの周波数特性

製作した9MHz ７素子ラダー型クリスタルフィルタ周辺の回路図を下記に示します。

送信時のフィルタのインピーダンスマッチング
入力マッチング抵抗Rinの値は、Cinのリアクタンス（1/2π f C ≒390 Ω)と同じ値 としています。
出力側のマッチング抵抗は、ダイオードスイッチのインピーダンス（2.7k//2.7k = 1.35k ) とエミフォロの入力インピーダンス（1k//1k = 500 ）のパラで約390Ω( 500//1.35k = 365 )となるようにしています。
なお、受信時のマッチングに関してはあまり厳密に設計していません。

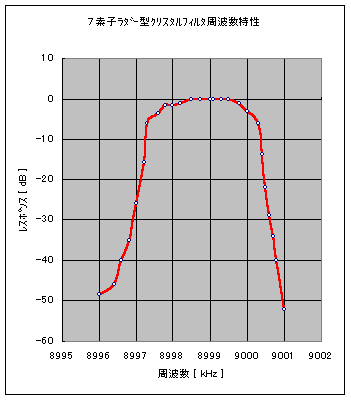

ラダー型クリスタルフィルタの周波数特性を示します。-6dB帯域幅は、2.95kHz となりました。
