電源を入れる前に配線チェックを行いましたが、配線は綺麗に処理され、半田付けも上手にされているようなので先ずは安心です。
使用されている部品のうち大部分は近年製造された部品のようですが、真空管、ＩＦトランスは当時のもの（昭和３０年頃？）のようです。
真空管はすべてＳＴ管で、「マツダ」なんていう印刷が入っています。
また、ブロック型ケミコンも相当古そうです。
しかし古そうなコンデンサですが、ずっと使われていたものではなく在庫品だったろうと推測されます。
なので容量抜けはあるかも知れませんが多分大丈夫だろうと判断して、取り合えず電源を入れてみることにしました。

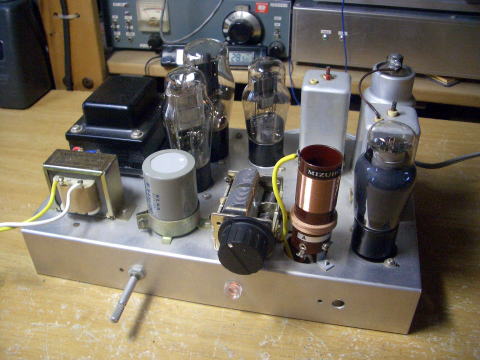

頂いた自作５球スーパー

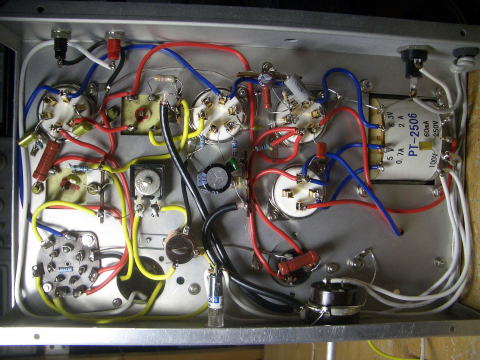

シャーシ裏側恐る恐る電源スイッチを入れてしばらくするとヒータが灯りました。が、全くウンともスンとも音が出ません。
やっぱりダメかと一瞬思ったのですが、ヒョッとして、これってアンテナが無いと受からないのでは？と気づき、取り合えず７メガのアンテナを繋いでみました。
そうしてもう一度電源を入れてバリコンを回すと、オォ～っ！感度は悪いながらＮＨＫの放送が聞こえるではありませんか！！
中波ラジオといえばバーアンテナ内蔵が当たり前なので、ついうっかりしてました。
「鳴らないよ」といった人も、もしかするとアンテナを繋がなかったのかも知れません。

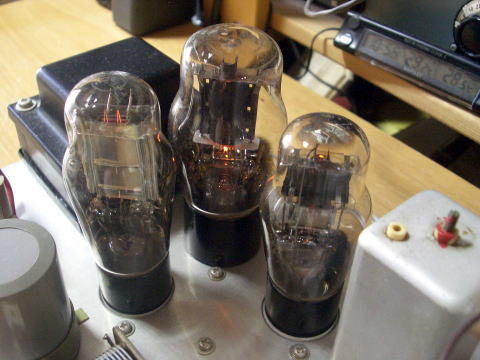

ＳＴ管のヒーターが灯る。左から１２Ｆ、４２、ＤＨ３Ａ ( ＳＴ管ってあまり熱くならないんですネ。知りませんでした。 ＭＴ管は、メッチャ熱く、電源を切っても暫くは触れなかったような記憶がありますＨｉ）

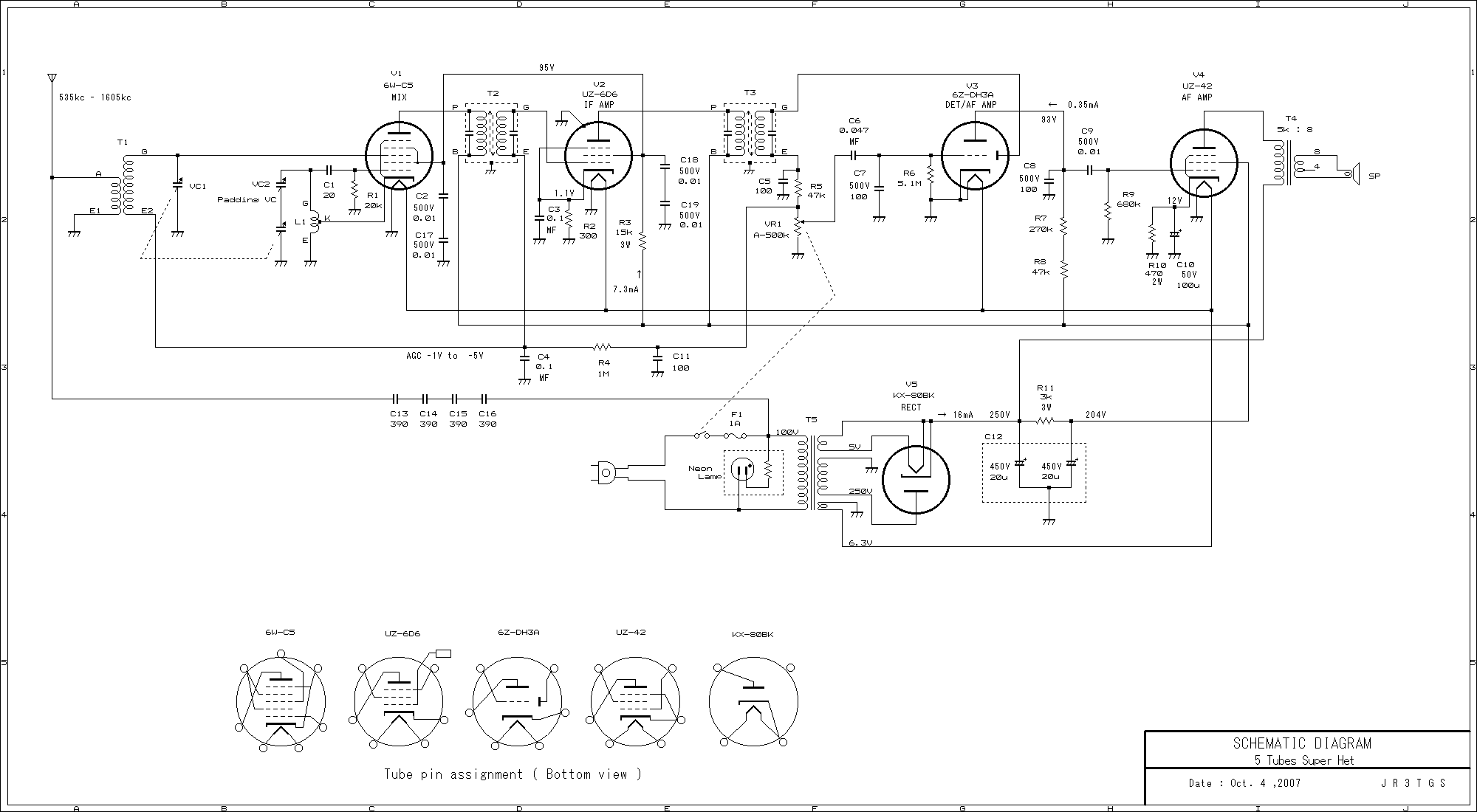

回路図を起こす
このラジオを頂いたときに回路図が無かったため、実物の配線をトレースして回路図を起こしました。
回路図中の部品番号は、私が便宜的にふったものです。また、回路図中のＣ１３～Ｃ１６は私が後で追加した部品です。
なお、回路図エディタＢｓｃｈｅ用の真空管ライブラリは７Ｌ３ＡＸＴ近藤さんのＨＰ （ http://www005.upp.so-net.ne.jp/y_kondo/DOWNLOAD.HTM ） で公開されているものに若干手を加えて使用させて頂きました。
調整にトライ
さて、ラジオが動作していることは判りましたが、どうも感度が悪いようです。
そこで、ラジオの調整をしてみることにしました。
先ず、中波帯の中央付近の放送である朝日放送（１００８ｋＨｚ）を受信して、ミキサー段６ＷＣ５のカソードの局発発振周波数を周波数カウンターで測定してみました。
発振周波数に影響を与えないように測定にはオシロ用の１０：１プローブを使用し、さらにカソードを直接プローブで触らずに、１０ｐＦのコンデンサを介して測定を行いました。
局発の測定結果は、１４９０ｋＨｚ付近でした。本来の周波数より３０ｋＨｚ程度高いようです。（１００８＋４５５＝１４６３ｋＨｚが正解）
また、トラッキングに関しては中波帯の一番下の放送と一番上の放送でも本来の周波数からのズレは同じように３０ｋＨｚ程度です。なのでトラッキングとしては上手くいっているようです。
そこで、パディングコンデンサＶＣ２を回して、局発の周波数が受信波より４５５ｋＨｚ高くなるように再調整しました。
朝日放送を受信しながら、局発が１４６３ｋＨｚとなるようにパディングコンデンサを回してゆくと、今度は放送が全く受信できなくなってしまいました。
ＩＦトランスも３０ｋＨｚ高いところに調整されているようです。

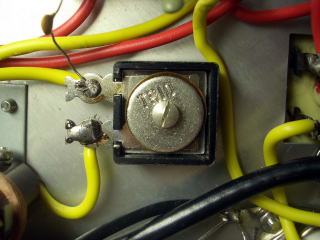

パディングコンデンサ。ＴＲＩＯの刻印がある。そこで、ＡＧＣラインのＣ４にオシロをつなぎ、ＩＦトランスの上下にあるコア調整ネジを回してゆくとググッと感度が上がってきます。
やはり、調整がズレていたために感度が悪かったようです。オシロを見ながらＡＧＣ電圧が最大となる点にＩＦトランスのコアを合わて調整終了です。

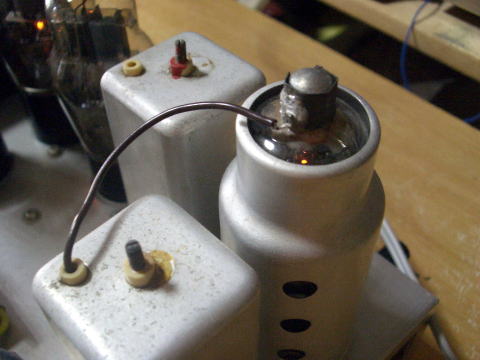

ＩＦトランスとシールドケース付きの６Ｃ６ （球の頭にＧ１端子が出ている）（ ちなみに６Ｃ６のシールドケースを外すと異常発振しまくりで、全く受信出来なくなりました。シールドケースの効果大といったところですが、４５５ｋＨｚの増幅程度でこんなに発振するとは．．．）
電灯線アンテナ
次にアンテナが無いと受信できないのは不便なので、電灯線アンテナを利用することにしました。
回路図中のＣ１３～Ｃ１６の３９０ｐＦ４個直列になっているのがこの部分です。
これにより、ラジオの電源をコンセントをつなぐと自動的に電灯線アンテナが利用できるようなります。
なお、コンデンサを４個直列にしている理由は、コンデンサの耐圧を稼ぐためと、万が一コンデンサがショート故障を起こしても感電の危険が無いようにするためです。
３９０ｐＦ４個直列なので、全体で約１００ｐＦで電灯線に繋がることになります。
この電灯線アンテナのおかげで、外付けのアンテナ無しで関西のラジオ局全てが受信できるようになりました。
「電灯線アンテナ」 とは如何にも時代がかった名称ですが、なかなか威力があります。子供の頃、ゲルマラジオをコンセントの片側に差込み、良く聞こえる！と喜んだことを思い出します。（しかもコンデンサ無しで直接コンセントに接続してました！）

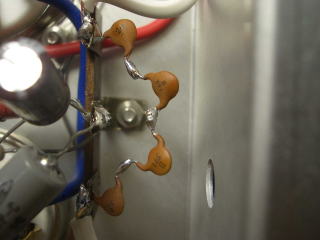

Ｃ１３ ～ Ｃ１６ でアンテナ端子と電源１次側をつなぐなお、回路図中、ＩＦ増幅段の真空管に６Ｃ６というシャープカットオフ管が使用されています。
本来ならここには６Ｄ６というリモートカットオフ管（バリミュー管）が使用されるべきところのようです。
６Ｄ６の入手が難しかったのでしょうか。
そのためか、ＡＧＣの動作範囲はー１Ｖ～ー５Ｖまで変化するのですが、チョッとＡＧＣの効きが悪いように感じます。
各部動作波形の観測
次にオシロで測定してみた各部の動作波形を示します。

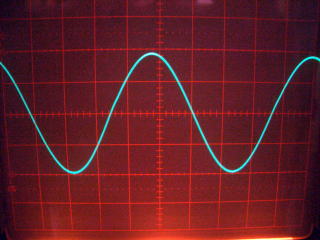

ミキサー段の６ＷＣ５の局発発振波形（カソード波形）です。
きれいな正弦波で発振しています。

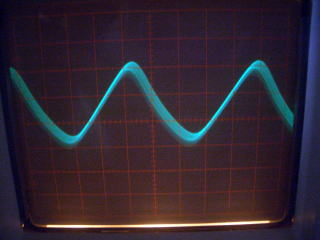

６ＷＣ５ カソード波形 ( 1V / div )ミキサー段の６ＷＣ５のプレート出力波形です。
局発の波形に受信波形が混合されて歪んだ波形になっています。

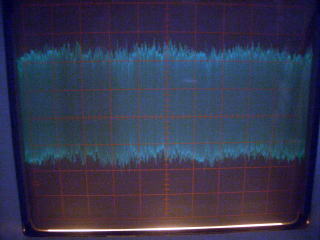

６ＷＣ５ プレート波形 ( 2V / div )ＩＦ増幅段の６Ｃ６のプレート出力波形です。
前段の歪んだミキサー出力から４５５ｋＨｚ成分だけがＩＦトランスで取り出され、増幅された波形です。（前に示したミキサーの波形より時間軸を縮めてあるので、正弦波は見えません）
振幅変調されて音声に応じて振幅が変化しています。

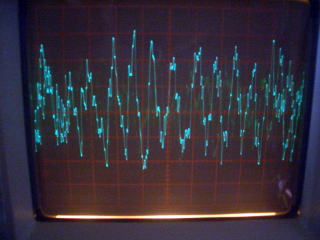

６Ｃ６ プレート波形 ( 2V / div )検波/音声増幅段の６ＺＤＨ３Ａのプレート出力波形です。
音声が復調されています。

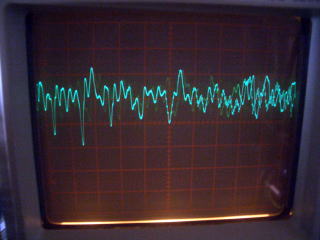

６ＺＤＨ３Ａ プレート波形 ( 2V / div )終段の音声電力増幅段の４２のプレート出力波形です。

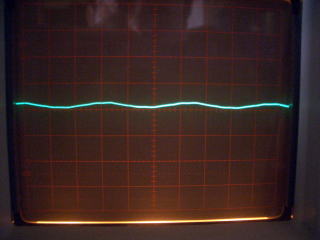

４２ プレート波形 ( 50 V / div )無信号時の４２のプレート出力波形です。
電源リップルが乗っています。
そのため、スピーカから若干のハム音が聞こえますが、気に掛かるほどの大きさでは有りません。
周波数特性が悪かった（と想像される）昔のスピーカならこの程度のリップルは聞こえなかったのかも？
無信号時の ４２ プレート波形 ( 50 V / div )箱を作る
さてここまできたら、このラジオをケースに入れたくなってきました。
そこで、板厚９ｍｍの木の合板を利用してラジオ用の箱を作ってみました。
久しぶりの木工細工です。板の切断は、板を購入したホームセンターにお願いしましたが、スピーカの穴などは自分で開けました。
ダイアルには小型のバーニアを使用し、出来るだけアンティークな雰囲気が出るように黒っぽいニスを塗って仕上げています。
箱の大きさは、幅３５０ｍｍ、高さ２５０ｍｍ、奥行き２５０ｍｍですが、このサイズで結構机の上がいっぱいになるくらいの大きさです。

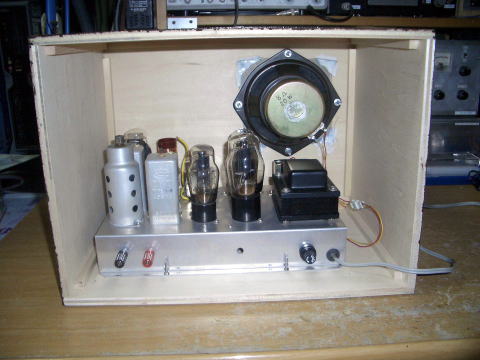

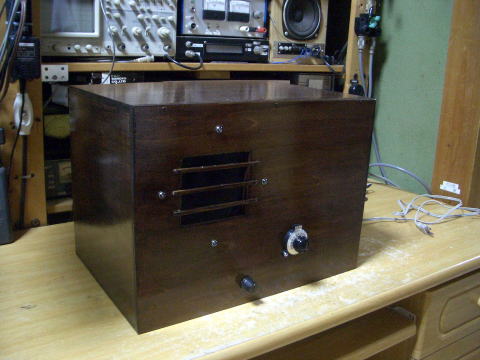

ニスを塗ってアンティークな仕上がりに箱の裏側の写真です。
スピーカには大型のものを使用し、箱の大きさも大きいので、今のラジオには無い柔らかい、いい音が出ています。
大型のスピーカを内蔵。いい音が出る。居間に置いて使っています。図体はデカいですが、アンティークなデザインの家具のようで、気に入っています。
このたびは、ひょんなことから真空管回路に触れる機会ができ、いろいろサプライズはありましたが、楽しく、良い経験をさせてもらえました。
亡くなられたＯＭもきっと喜んでおられることでしょう。ＯＭのご冥福をお祈りいたします。

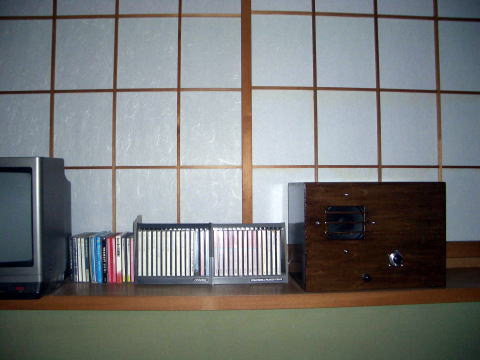

居間に設置した５球スーパー
