AGC検波回路は、JA1AMH 高田 継男さん著 CQ出版社 「ゼロからつくるアマチュア無線局」に紹介されているミズホ通信（株）製CW トランシーバ P-7DXの回路に若干変更を加えて使用しています。
私の製作してきたトランシーバは、全てこの方式のAGC検波を使用していますが簡単な回路ながら、なかなかFBに動作してくれるので、とれも気に入っています。

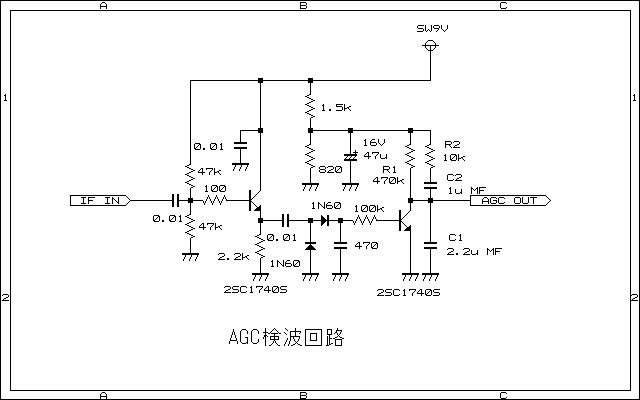

使用しているAGC検波回路を下記に示します。
AGC OUTの可変範囲は、使用するIFアンプのAGC特性に合わせて 3V～0V としています。
AGCの時定数は、C1 // C2 および R1 で決定されます。
本機では、C1 = 2 . 2μ C2 = 1 u ですので、C1 // C2 = 3 . 2 u 、そして R1 = 470k としていますので時定数は ( C1 // C2 )・R1 = 1 . 5秒 ( カットオフ 0.1Hz ) となります。
なお、C2 、R2 は、AGCループの位相補償用です。これは、高域のゲインを落とすことにより、AGCループの発振（ハンチング）やオーバーシュート（AGCのヒャックリ現象）を防止するとともに Ｓメータの微振動を抑える効果があります。
この部分は、C2= 1μ R2=10k としていますので 16Hz で位相補償となります。
AGC時定数切り替え回路を追加しました。
本機を暫く使用して受信フィーリングを検討してきましたが、夜の７メガでは周期の早いフェージングを伴なって入感する場合が多いようなので、時定数１ . 5 秒ではAGCがついて行けず、受信音がフワフワした感じになるのが気になりました。

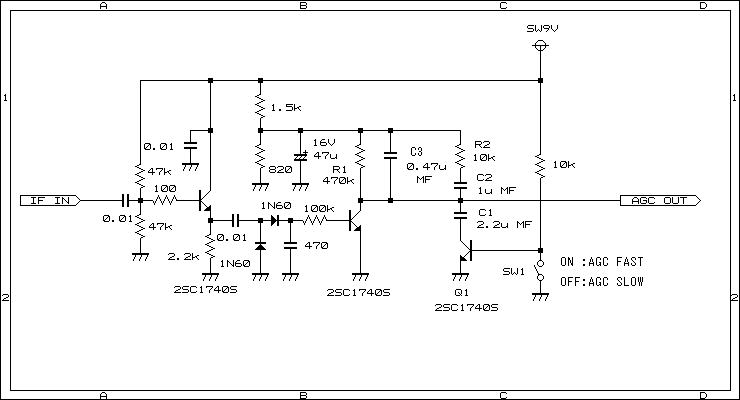

そこで、下記回路のような時定数切り替え回路を追加してみました。
Q1 , SW1 , C3 が追加した部品です。
スイッチがONの場合、C1はトランジスタスイッチQ1で切り離され、AGCの時定数はR1と（ C2 // C3 = 1 . 47 u )で決定され、約０．７秒となります。
スイッチがOFFの場合は、時定数はR1と( C1 // C2 // C3 = 3 . 67 u ) で決まり、約１．７秒 です。
