Ｓメータ回路

AGC電圧が入力信号に対して二リアに変化するのでＳメータ回路もAGC電圧を忠実に増幅してくれないとＳメータの直線性が失われます。
そこで、本機ではＳメータアンプにオペアンプを使用しています。
AGC検波出力は、DC的にかなりハイインピーダンスですので、使用するオペアンプには高入力インピーダンスC-MOSオペアンプLMC662を使用してAGC検波出力に対して影響を与えないようにしています。
このLMC662は、単電源で入力0Vから動作するので、AGC電圧可変範囲0V～3Vでうまく動作してくれます。

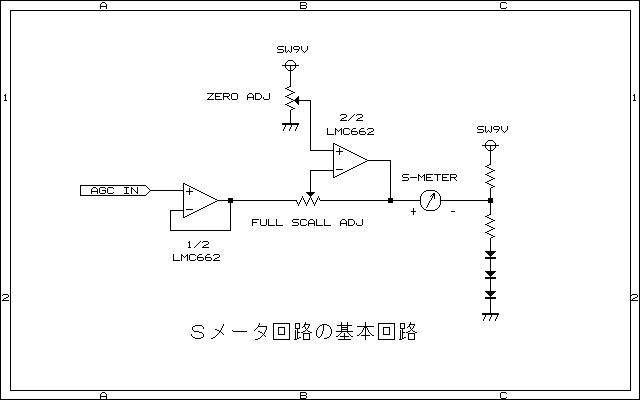

以下に本機のＳメータ回路の基本形を示します。
ボルテージフォロアーでAGC電圧を受けた後、反転増幅してＳメータを振らせています。
（実機には、電源ＯＮ/ＯＦＦ時のメータ振り切れを防止するメータミュート用トランジスタスイッチや、送信時にＳメータをＯＦＦするアナログスイッチなどが実装されています。）

なお、AGC検波回路に少し温度特性があり、温まってくるとAGC検波出力が0.1V程度高くなり（ IFゲインが若干上がる方向 )、それにつれてSメータのゼロ点も少し左に振れてきます。
AGC検波出力の変動は、ゲインが高くなる方向であり、またその変動分も僅かですので、AGC検波回路の温度特性については特に対策せず、Ｓメータ回路のほうでゼロ点の変動を抑える工夫をしました。

上記Ｓメータの基本回路中にあるダイオード３本シリーズになっている部分がその対策です。
シリコンダイオードの順方向電圧は、約-2mV/℃の温度特性を持っているので、３本シリーズで-6mV/℃の温度特性になります。
このダイオードの温度特性でAGC検波出力の変動によるＳメータのゼロ点移動を打ち消しています。
