ナローフィルタ

-6dB帯域270Hzのラダー型クリスタルフィルタを使用しています。
クリスタルには、銘板表示 4.433619MHz のものを７素子使用しています。
このクリスタルは、ヨーロッパなどで使用されているPAL方式の映像信号のクロマサブキャリア用です。

ナローフィルタを作る場合、クリスタルの特性のそろったものを使用する必要がありますが、私は発振周波数のみで選別を行いました。
選別は、２５個のクリスタルの中から周波数偏差 5Hz 以内のものを選びました。

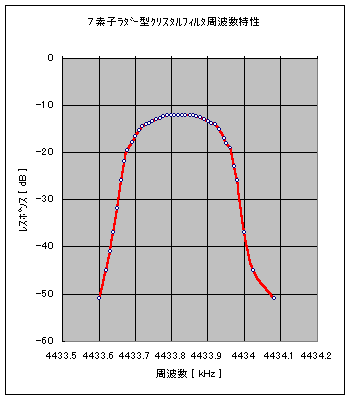

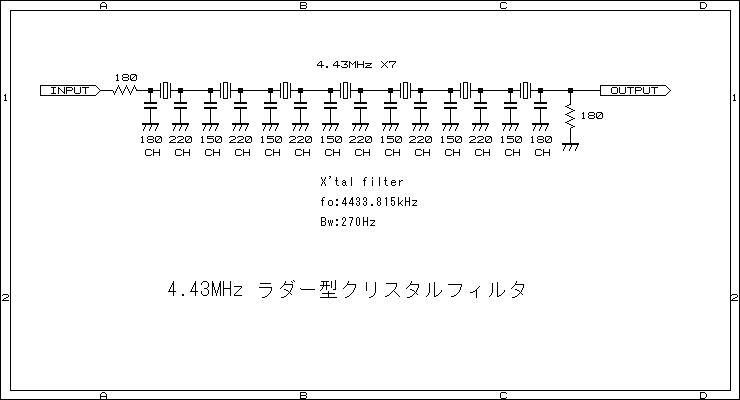

以下に７素子ラダー型クリスタルフィルタの回路諸元と周波数特性を示します。

-6dB帯域は、270Hz 、　中心周波数は、4.433815MHz 、　損失は-12dB（マッチングロス含む）となりました。

このフィルタの使用感ですが、７素子だけにサイドの切れは抜群です。
帯域が270Hzなのでノイズも少なくなり、また混んだ７メガでもQRMを避ける事ができ、なかなかFBです。
ただ、CQを出したときなどに、少しズレた周波数で呼ばれると全く聞こえませんので、RITで上下の周波数を確認しなければならない煩わしさがあります。
