信号源として アンテナアナライザ MFJ-259B を使用しました。このアンテナアナライザの出力はNFBがかかって制御されていますので、１７０メガまでほぼフラットな出力になっており、私は信号源として結構、重宝して使っています。

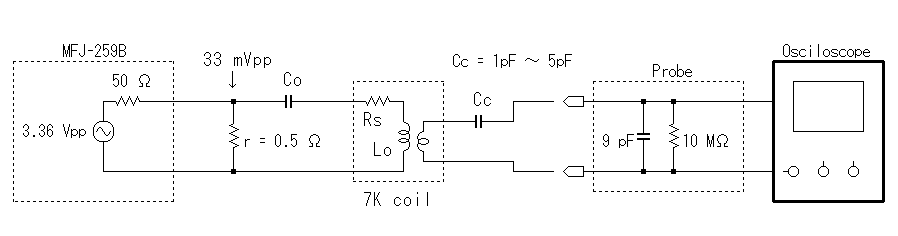

信号源の周波数を可変し、７ｋコイルとＣｏによって形成される共振回路の周波数応答を、出来るだけオシロのプローブの影響を与えないように (10:1プローブでも 9pF 程度の容量成分を持っている) ２次コイル側からＣｃを通して測定します。( Cc はオシロで観測できる範囲で、できるだけ小さい方が良い）
なお、共振コンデンサ Co はセラミックコンデンサを使用します。セラミックコンデンサのＱは2000以上あり、コイルのＱよりはるかに大きいので測定に影響を与えません。
（Co にバリコンを使用するとバリコンのローターの接触抵抗がＱに影響する場合があります。バタフライバリコン（スプリットステータバリコン）ならＯＫです。)
まず、共振しているときの電圧から-３ｄＢ低下(0.707倍)する周波数 (上側を fH 、下側を fL とする) をオシロで測定し、以下の式で見かけの Ｑｕ’ を求めます。
Ｑｕ’ = ( fH + fL ) / 2 / (fH - fL )
このとき、共振回路にシリーズに入る見かけの抵抗 Ｒｓ’ は
Ｒs’ = X / Qu’
∵X は共振しているときのコイルまたはコンデンサのリアクタンス、 共振周波数を fo とすると X = 2πfoLo = 1 / ( 2πfoCo)

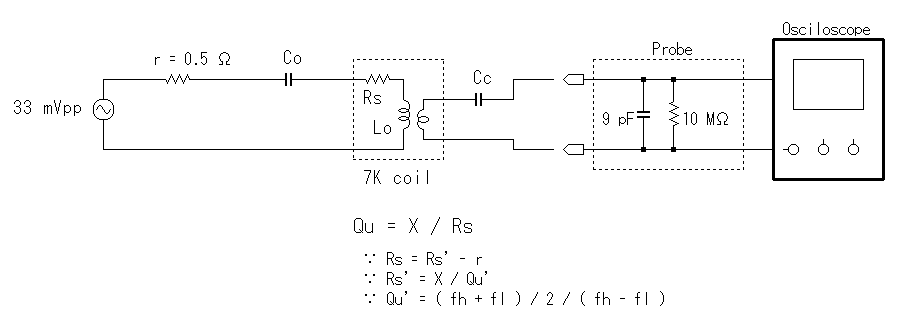

ここで、MFJ-259Bの出力を0.5Ωの抵抗r に印加していますので、この部分を書換えると ( 鳳テブナン定理 )、下図のような直列共振回路に ｒ がシリーズに入る形になります。（ ｒ はＱｕ を下げることになります。)
従って、コイルだけが持つ真のＲｓ は
Rs = Rs’ - r
従って真のＱｕ は
Qu = X / Rs
で求めるとことが出来ます。
なお、２次コイル側からＣｃを通してオシロで電圧を測定しますので、その波形は結構汚く、下図のような波形が観測されます。

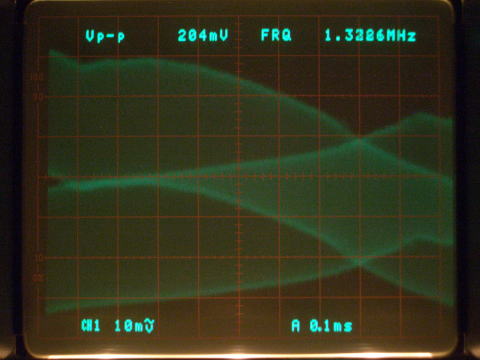

Cc を通して観測した波形。ハイインピーダンスすぎて商用電源の誘導を受けている。この波形から電圧値を読み取るには、少しワザが必要です。
慎重にオシロのトリガーレベルを調整すると下図のように波形を観測することができます。
（どうしてもトリガーレベルを調整できない場合は、Cc を大きくしてみます。)

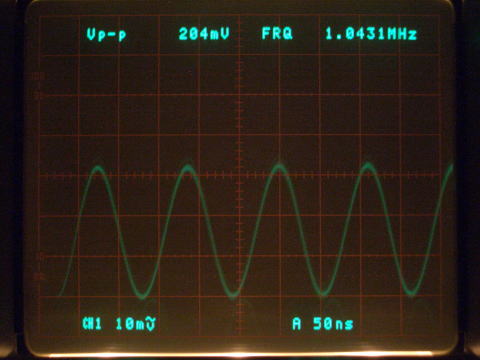

トリガーレベルを上手く調整すると波形が観測できるようになる。
