サトー電気７ｋ用のコアと FCZコイルのコアの透磁率

FCZコイルのコアの種類には、９メガ帯以下のコイルに使用される鼓型コア+被せるコアのもの、１４メガ帯～５０メガ帯のコイルで使用される青コア+被せるコア、８０メガ帯の赤コア+被せるコア及び１４４メガ帯の赤コアのみ(被せるコア無し) の組み合わせがあります。

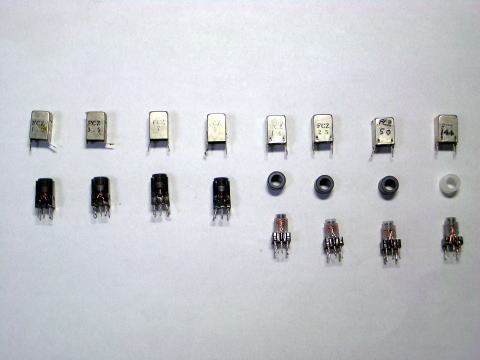

FCZコイル7k ：左から 1.9 / 3.5 / 7 / 9 / 14 / 25 /50 / 144 メガ帯用

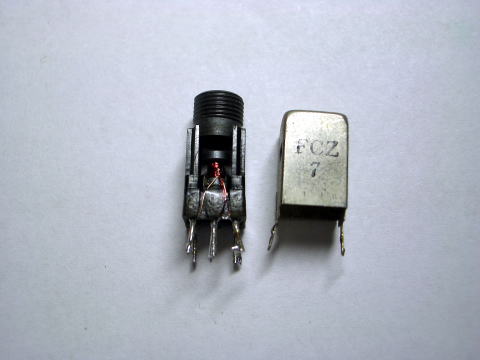

　FCZコイル7k 7メガ: 鼓型コアに直巻きされている。被せるコアを回してＬ値を調整する。

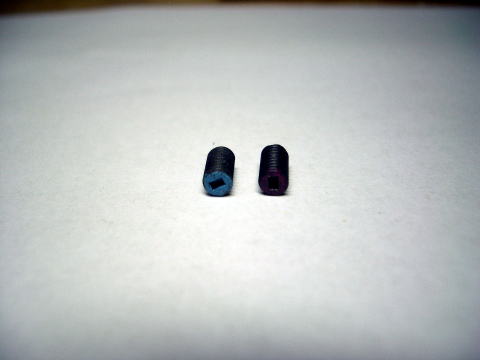

　FCZコイル7k : 14～５0メガでは左の青コア、８０メガ144メガでは右の赤コアが使用されている。

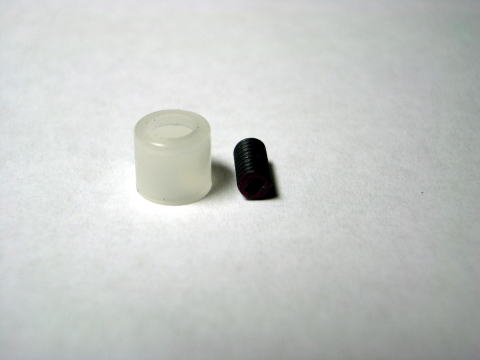

　FCZコイル7k : 144メガ用。　赤コアと被せるコアの代わりに被せるプラスチック成形品。

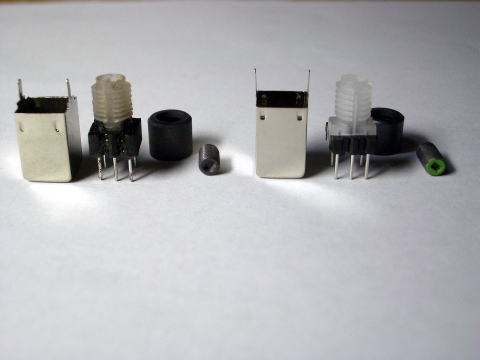

　サトー電気7k : 左 黒コア、右 緑コア

各コアの比透磁率測定

それぞれのコアの比透磁率Us を測定したところ、以下の結果となりました。
(コアの有るときと無いときのインダクタンスを比較し、真空中の透磁率　≒ 空気中の透磁率 として測定）

FCZコイル
FCZ 鼓型コア　　　　　 　　　　　　　　　　　　 Us = 5
FCZ 鼓コア用の被せるコア 　　　 　　　　　 Us = 1.7

FCZ 青コア+被せるコア　　　　　　 　　　　　Us = 2.3
FCZ 青コア+被せるコア+シールドケース　Us = 1.7

FCZ 80メガ / 144メガ用赤コア 　　　　　　Us = 1.7



サトー電気
緑コア+被せるコア　 　　　　　　　　　　　　　Us = 1.9
緑コア+被せるコア+シールドケース 　　　 Us = 1.8

サトー電気
黒コア+被せるコア　　　　　　　　　　　　　　 Us = 1.8
黒コア+被せるコア+シールドケース　　　　Us = 1.8




考　察

FCZコイルの鼓型コアの透磁率は、サトー電気のものより２倍以上あります。
これは、大きなインダクタンスが必要な９メガ以下の周波数帯において巻き線長を短くできるので、銅損を減らす、つまり無負荷Ｑ ( Ｑu とします）を上げる効果があります。
だた、このことは結合度が上がることにもなり、さらに１次コイルと重ねて２次コイルを巻いていることも合いまって、かなり結合度の高いコイルになっています。
従って、２次側負荷の影響を受けやすいコイルであるという見方も出来ます。

サトー電気の緑コアは、シールドケースを被せると少し Us が下がりますが、黒コアの方は、ほとんど変化がありません。
緑コアに線を巻く場合は、最終的なインダクタンスはシールドケースを被せてから測定しないとズレが生じるでしょう。

また、サトー電気の黒コアは緑コアに比べて５０メガ帯以上で Qu が低下する傾向にあります。
これは、高い周波数領域でコアの損失（鉄損）が増えるためと考えられます。
Qu が低下すると回路へのコイルの挿入損失が増えますが、電力伝送という点だけについて考えると、回路のインピーダンスマッチングも大きな要素になりますので、ただ単にＱが低いコイル = ダメなコイル とは言えないと思います。

以下は、このことを示す実験例です。

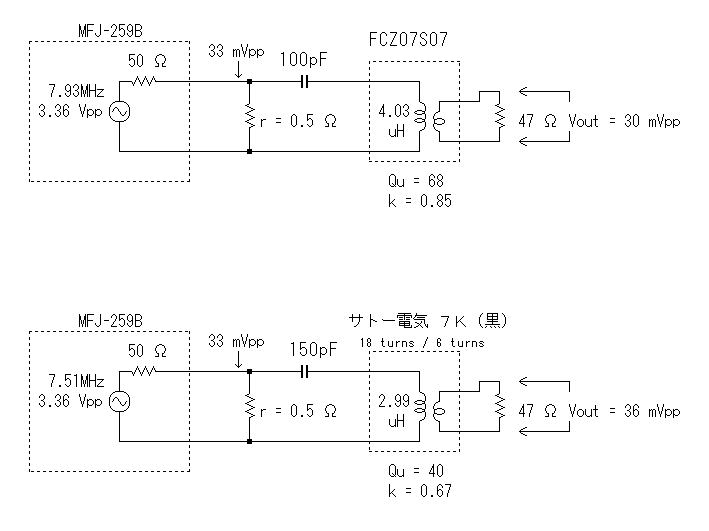

信号源からの信号が２次コイル側に接続された負荷抵抗４７Ωにどの程度伝送されるかを測定したものです。
FCZコイルのほうが、サトー電気のコイルより Qu が高く、結合係数 k も高いのですが、負荷抵抗の両端に現われる電圧は、むしろサトー電気のコイルの方が大きくなりました。
