シリパラ変換部

PICマイコンからのシリアルデータをPLL IC M145163P および VXO に入力する為にパラレルデータに変換する必要があります。

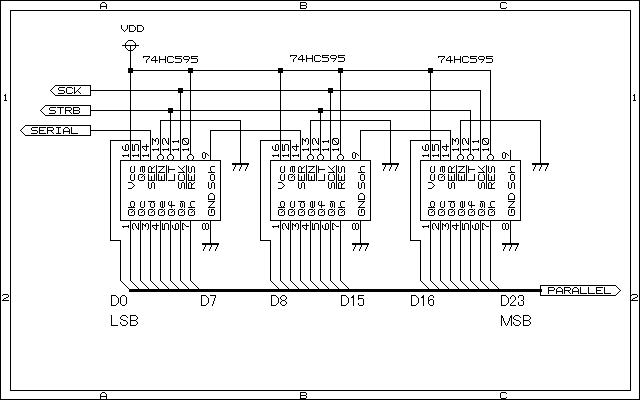

シリアルパラレル変換（シリパラ変換）の回路図を下記に示します。

シリパラ変換には、8bitのシフトレジスタ(74HC595)を3個シリーズに接続し、合計で24bitの変換を行います。
シリアルクロックの立ち上がりで順番にシフトされ、24bitそろったところで、ストローブ信号の立ち上がりでラッチされてパラレルデータが出力されます。
シリアルデータ、シリアルクロック、ストローブ信号それぞれのタイミングは、CPUのソフトウェアー仕様の項を参照して下さい。
