ＩＦ増幅は Paddy Fielder 40 と同じくＬ負荷型の広帯域２段増幅ですが、使用するＦＥＴを部品の入手性を考慮して、デュアルゲートＭＯＳからシングルゲートＭＯＳの２ＳＫ２４１に変更しました。
それに伴い、ＡＧＣアンプも負電源動作として、２ＳＫ２４１のゲートを負のＡＧＣ電圧でコントロールしています。

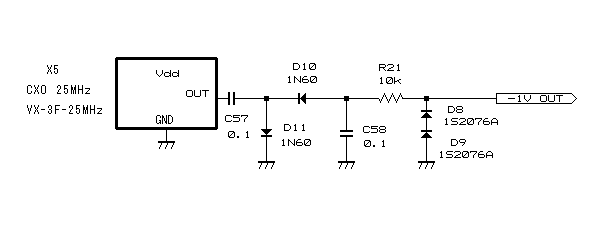

なお、ＡＧＣアンプの負電源は、ＤＤＳの２５ＭＨｚクロック発信器の出力を負方向に整流することで得ています。
また、ＦＥＴは周波数特性が良すぎて異常発振を起こしやすいので、２ＳＫ２４１のゲートにフェライトビーズＦＢ１０１を挿入してＶＨＦ帯以上で起こる異常発振を防止しています。
２ＳＫ２４１ のゲートに挿入したフェライトビーズＦＢ１０１２ＳＫ２４１は、シングルゲートなので回路的には簡単ですが以前、PLL VXO トランシーバでも発表したとおり、あまりＡＧＣ特性が良くなく、強信号受信時のＡＧＣの行過ぎによるヒャックリ現象の
押さえ込みに苦労しました。
このヒャックリ現象の対策としてＡＧＣアンプの負電源をマイナス１Ｖとし、ＡＧＣの動作範囲を０～マイナス１ＶとしてＡＧＣの行過ぎ量を制限しています。
回路図のＤ８、Ｄ９およびＲ２１でマイナス１Ｖの負電源を生成しています。
なお、２ＳＫ２４１はゲート電圧をマイナス１Ｖ程度まで下げるとかなり強烈にゲインが下がります。さらにＩＦ２段にＡＧＣを掛けていますので、ＡＧＣの動作としては結構深くまで掛かってくれるので、
強力な受信信号でも押さえ込むことが出来ています。
それから、本機をバラックで実験していた時は問題なかったのですが、プリント基板化して動作させたところ、ＩＦアンプからＡＧＣアンプに至る部分で３ＭＨｚ付近の異常発振が発生し、ＡＧＣが
自家中毒状態になりＡＧＣ電圧が発生して、受信ゲインが下がるという現象が発生しました。
プリント基板を小型に作ったため、アンプの各段が結合してしまったようです。
この対策として、ＩＦ２段目の出力部にＣ５９（３３ｐＦ）をプリント基板の半田側に裏付けしています。
裏付けした発振防止用 Ｃ５９（３３ｐＦ）このＣ５９とＬ８（３９ｕＨ）で４メガ付近の共振回路を形成しますので、結果的には初めに述べたような「Ｌ負荷型の広帯域２段増幅」ではなくなってしまいました。
