回路変更情報

Sep. 02, 2007　　回路図改定 F → G　

送受ポップ音対策

実際にフィールドで運用してみると、ＡＦボリュームを上げたとき、送受切替時のポップ音が大きくなり、耳障りとなることが判りました。
評価用のバラック基板では問題なく、またＡＦボリュームをセンター位置より下げている場合はあまり耳障りにならないので、気がつきませんでした。
原因は、プリント基板を小さく作ったため、送信出力がクリスタルフィルタをすり抜けてＩＦ段に直接飛び込み、検波されることが原因と判明。
対策としてＡＧＣ回路だけでなく、ＩＦ出力にもＦＥＴでミュートをかけ、検波段に送信出力が入らないように変更。

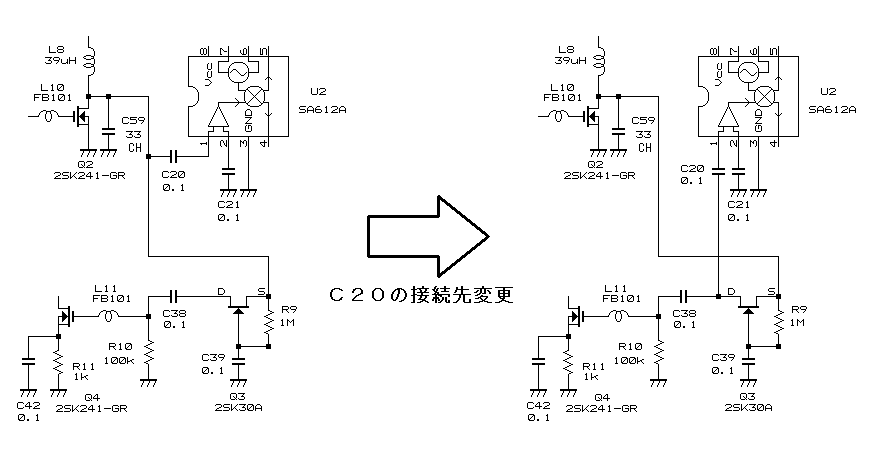

具体的には、下図のように U2 の１番ピンから Q2 のドレインにつながっている C20 の行き先を Q3 のドレインにつなぎ変えるように変更します。（ C20 は半田面側にウラ付けします）
