７ＭＨｚ４０Ｗ電力合成方式ブースタ

ＣＱ出版社　山村　英穂さん著「トロイダル・コア活用百科」で紹介されている４ポート・ハイブリッドを利用した電力合成方式の７ＭＨｚパワーブースタを製作しました。

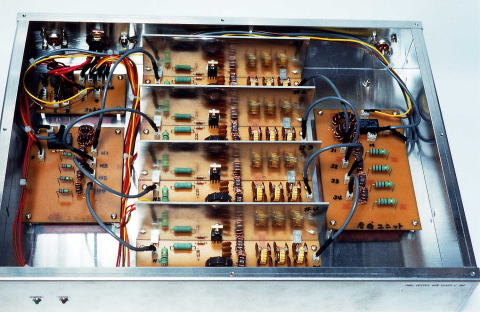

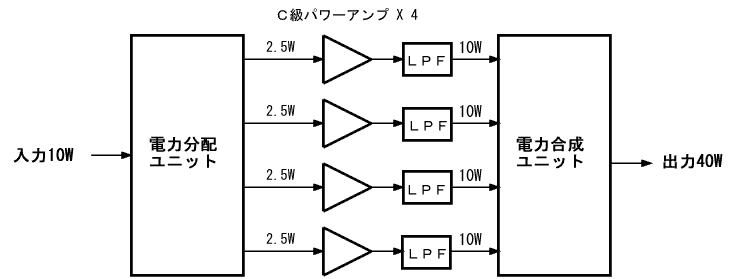

このブースタは、１０Ｗパワーアンプを４台並列接続し、４０Ｗの出力を得るものです。
なお、このブースタは、Ｃ級増幅ですのでＣＷ専用のパワーアンプです。
ＳＳＢに使用するとスプリアスを撒き散らすことになりますから、ご注意ください。
