レーザープリンタを使用した熱転写方式によるプリント基板の製作法が上手くいくことが判りましたので、今回は初めてパターン作成ツールＰＣＢＥを使用してパターンを作ってみました。
グランドパターンは、高周波回路ですから基本的にベタグランドとしていますが、実はグランドを下記に示す３つのブロックに分けて電源の供給源であるコネクタＪの１番ピンで一点アースにしています。
＊ ノイズの多いＣＰＵ・ＤＤＳ・送信部ドライブ/ファイナルのブロック
＊ 音量によっては大電流が流れて他の回路と共通インピーダンスを作るＡＦ増幅のブロック
＊ 微弱な信号を扱い、高S/Nが要求される受信部フロントエンドから検波段にかけてのブロック
受信部フロントエンドは、コネクタＪから見てもっとも電流の川上（かわかみ）側になるように配置して、S/Nの改善を図っています。
部品実装

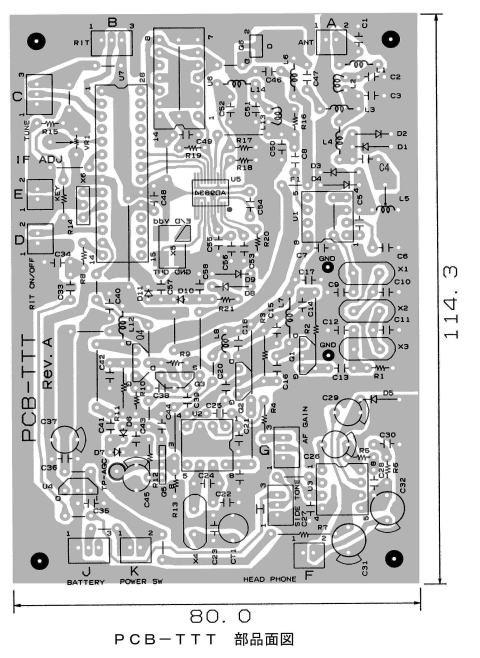

パターン図中、Ｌ２、Ｌ８、Ｌ１３、Ｄ６、Ｄ７、Ｄ１０、および Ｄ１１ は、穴ピッチが短いので部品を縦に挿入してください。

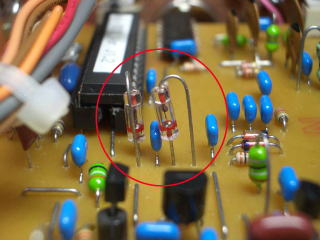

D10 と Ｄ１１（ゲルマニュームダイオード１Ｎ６０）

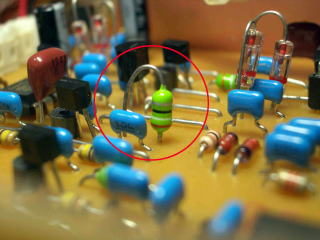

Ｌ８ （マイクロインダクタ ３９ｕＨ）。尚、マイクロインダクタの足はボディーの根元から急に曲げると内部のコイルの線が断線することがあります。写真のようにボディーから１～２ｍｍくらい離れたところから曲げるようにします。
Ｃ５９はパターン図中には有りません。半田面側に裏付けします。

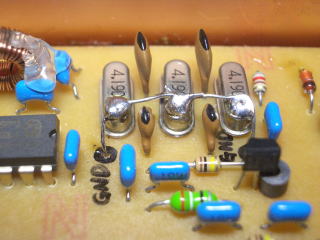

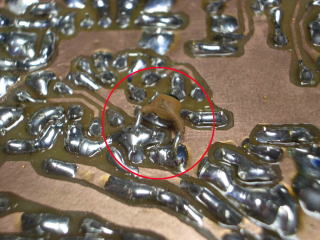

裏付けしたＣ５９ （３３ｐＦ）Ｘ１～Ｘ３のボディーは、シールドのため、錫メッキ線でＧＮＤに接続します。
Ｘ１～Ｘ３ のボディーは錫メッキ線でグランドへ接続するコネクタＡ、ＧおよびＨの線は、最短距離で配線します。もし長く引っ張る必要がある場合は、同軸ケーブル（コネクタＡ）や２芯シールド線（コネクタＧ、Ｈ）を使用してください。
特にコネクタＧおよびＨの線はＵ５，Ｕ６，Ｕ７に近づけすぎるとジーッというノイズを拾ってしまう場合があります。
Ｌ９、Ｌ１０、Ｌ１１はフェライトビーズＦＢ１０１で２ＳＫ２４１のゲートの足に挿入しますので、パターン図には有りません。

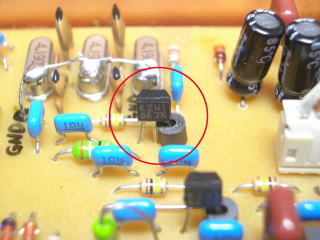

２ＳＫ２４１のゲートに挿入したＦＢ１０１
