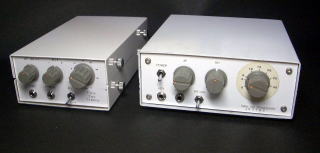

大きさの比較の為、Paddy Fielder 40 と並べてみました。(左が Tiny Tot
Tranny 、右がPaddy Fielder 40 )

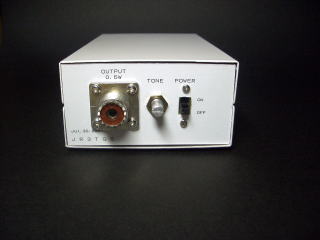

リア側の写真です。パネルの文字は白いシール紙にプリンターで印刷したものを貼り付けています。

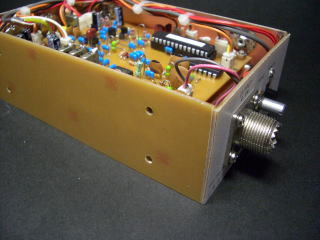

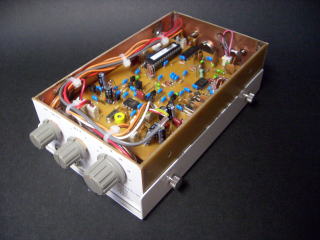

内部の写真です。

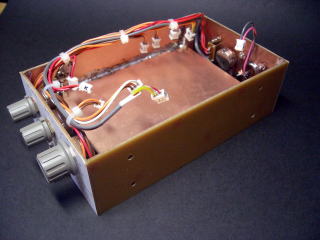

シャーシはベークの生基板を使用して半田で接続して組み立てています。

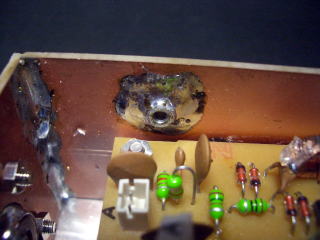

蓋の取り付けネジ用のナットも半田付けしています。

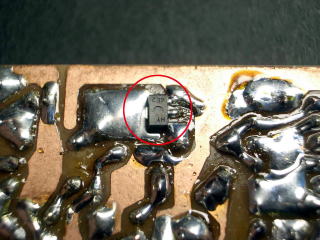

ファイナル 2SK1772 です。放熱の為、ドレインのランドは広くして半田をタップリと盛っています。

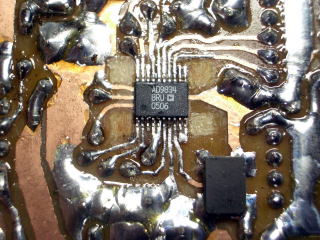

DDS IC AD9834 です。右下の黒い長方形は25メガのクロック発振器です。パターンはレーザープリンタを使用した熱転写方式で作成しました。
回路図中の C59 (33pF)は半田面側に裏付けします。このコンデンサは異常発振防止用です。
