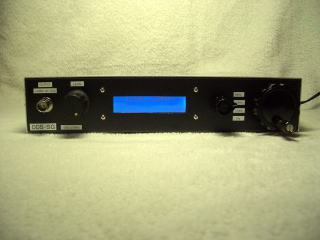

　　　　　　　　　　　　　　　　　　　　　　　　　　　　秋月ＤＤＳを使用した簡易型信号発生器の製作

PICを使用した周波数カウンタを製作する機会があり、そのデバッグのために１ヘルツ単位で周波数を可変できる信号発生器を製作しました。
本機は、秋月のＤＤＳキットを使用してPICマイコン16F84Aでコントロールし、１０ヘルツ～２７メガヘルツを１ヘルツ分解能で出力します。
簡易型なので、出力にはスプリアスも多く、周波数によりレベルも変動しますので、本格的なＳＧとしては使用できませんが、あれば便利なモノです。

仕様

周波数出力範囲 　　：　10Hz - 27MHz　　　　　　　　　　
周波数分解能　　　　：　1Hz　　　　　　　　　　　　　　　　　
周波数可変ステップ ：　1Hz / 100Hz / 10kHz / 1MHz
出力インピーダンス　：　50Ω　　　　　　　　　　　　　　　　
出力レベル　　　　　　：　約+4dBm　　　　　　　　　　　　　
出力レベル可変範囲：　0 ～ 約+4dBm　　　　　　　　　　

回路図

内部写真

出力波形

秋月ＤＤＳの回路変更部分

ソフトウェア
