Update: Feb. 7, 2013

USBで接続する

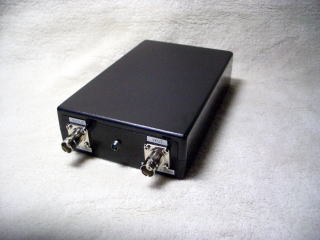

周波数特性測定器 TGES の製作

T
GES: Tracking Generator Emulation System

周波数特性を測定する機器として、既にFRMS (Frequency Response Mesuring System)が有名ですが、私も似たような機能のものが作ってみたくなり、開発に取り掛かりました。
私は、今までパソコン側のアプリケーションは作ったことが無かったので、アプリケーション関係のスキルアップを図るのが目的です。
このたび、一応、動作するものが完成しましたので紹介します。

なお、FRMSではSWRやケーブルの速度係数の測定も出来ますが、本機では行えません。




仕 様

測定範囲    : 2kHz - 20MHz
USB        : USB 2.0 (仮想COMポート、Baud rate 19200bps)
消費電流    : 200mA (USBバスパワーから供給)
出力レベル   : + 6dBm
入力最大レベル: +10dBm
分解能      : 計測範囲を500分割 ( 最少分解能は1Hz )
計測時間    : 約 8秒 (アベレージング無のとき)


・回路図

・写真

・使用方法

・測定例

・回路について

・ソフトウェアのダウンロード

・あとがき
