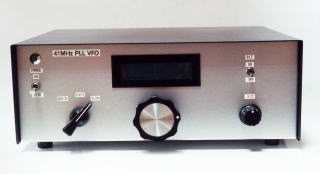

PLL VFO の製作

自作５０ＭＨz SSB/CW トランシーバに使用する外部VFO をPLL で製作しました。
50MHz トランシーバ内蔵のVXOに比べ、非常に安定で、かつ可変範囲も非常に広く取れますので、一度使い始めると止められません。


仕様
・ 出力 41MHz 台
・ PLL ＋ VXO とし、PLL10KHz ステップの間の周波数をVXOにて40Hz ステップで可変
・PLL とVXO は、PICマイコン（PIC16F873)にて周波数制御。
・ ソフトウェアーにより RIT 機能を実現。
・パワーオフ時の周波数メモリー機能。（次回パワーオンのときに前回の周波数で立ち上がる）
・ロータリーエンコーダは、秋月の１回転24パルス（＠\200）を使用
・周波数ステップ３段階切り替え（ロータリーエンコーダの1パルスに対して、40Hz 、400Hz、10KHzの各ステップを選べる）
・周波数は、LCD（秋月の１６文字×２行 SC1602BSLB）にて表示。
・周波数表示オフセット機能。（出力41MHzのとき、LCDには、トランシーバのIF周波数9MHzを加算して 50MHzと表示)
