Update　Sep. 8, 2007

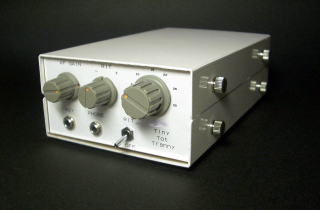

　　　　７MHz　ＣＷ　Output 0.5Watts　DDS TRANSCEIVER 　"Tiny Tot Tranny"

昨年、発表した"Paddy Fielder 40"をベースに更に部品の削減を図り、小型化した　"Tiny Tot Tranny" を製作しました。
アナログデバイセズ社のDDS IC AD9834の使用 はそのまま踏襲し、DIP変換基板は使用せず基板に直に実装しています。
調整箇所も削減し、特別な測定器なしで調整が行えるように改善しました。
でも小さくてもＤＤＳトランシーバです。高安定そしてフルブレークイン！

特長

* VFO に アナログデバイセズ社のDDS IC　AD9834 を使用。　

* ＱＲＰ機には必須のフルブレークイン仕様。

* 周波数チューニングにボリュームを使用。LCDやLEDなどの表示素子が不要なため、省スペースと省電流化を達成。

* 送信部ファイナルには、チップタイプの高速スイッチング用MOS FET　2SK1772 を採用。出力０．５ワット　

* ファイナルのドライブには、標準ロジックIC 74HC04 を使用し、回路を簡素化。

* 受信部ミキサーと検波には、DBM IC SA612 を使用。　AGCはIF２段にかけ、広ダイナミックレンジを実現。

* 単３ アルカリ乾電池　６本使用し、連続１２時間以上の送信が可能。　

* 電源ON/OFF時のポップノイズを低減するPOWER ON/OFFミュート機能。

* 特別な測定器なしで調整可能。調整に必要なものは、メーカ製のＨＦリグ と７メガのアンテナ、 ダミーロード だけです。



仕様

* 送信部　：ファイナル２ＳＫ１７７２ 　出力０．５ Ｗ

* 受信部　：RF増幅無し、IF２段増幅 シングルスーパー。 IF４．１９ＭＨｚ、帯域３００Ｈｚ ３素子ラダー型クリスタルフィルタ。

* ﾁｭｰﾆﾝｸﾞ ：7000～7030kHzをボリュームでチューニング。周波数分解能３０Ｈｚ （ 1024ｽﾃｯﾌﾟ ）

* RIT 機能　±１．２７ kHz （ 分解能 10Hz　256ｽﾃｯﾌﾟ )

* フルブレークイン動作

* 電　源　：DC 9 V 　単３型 アルカリ乾電池 ６本 。

* 消費電流：受信時４０ｍＡ（無信号時）
　　　　　　　　送信時２１０ｍＡ（サイドトーン最小時）

* 外形寸法：90(W) X 47(H) X 152(D) mm （突起物含まず）

*その他　 ：Ｓメータ　、スピーカ は、無し。（ヘッドフォンまたは外部スピーカが必要。音声出力 １００ｍＷ　at　８ Ω）
　　　　　　　

本機は、Paddy Fielder 40 をベースに製作していますので、ここでは違いのある部分について主に記載します。Paddy Fielder 40 のページも合わせてご覧下さい。

* 回路図

* 写真

* 基板パターン図と部品実装

*送信機系統図

* クリスタルフィルタ

連続送信時の出力変動と電池の放電特性

*ＩＦ増幅段とＡＧＣ回路

*使用部品について

*調整法

*ソフトウェアのダウンロード　

回路変更情報
