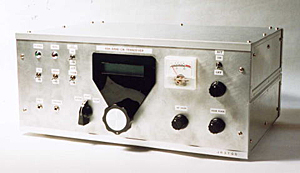

秋月のDDSキットを使用した７ＭＨｚ １０Ｗ ＣＷ トランシーバを紹介します。
このホームページで紹介している７ＭＨｚ １Ｗ ＱＲＰ ＣＷトランシーバは、感度はかなり良好なのですが、夜の７ＭＨｚではアマチュアバンド近傍の短波放送の影響で混変調を起こし、バンド内がワサワサした感じになってしまい、非常に受信しずらくなります。
短波の受信は、単に感度だけではなく、ダイナミックレンジ、IMD特性など総合的に判断する必要があるようです。
そこで、感度よりもダイナミックレンジに重点をおいて設計したＣＷトランシーバを製作しましたので、ご紹介します。
主な仕様
・出力１０Ｗ Ａ１ ７ＭＨｚ帯
・電源： 使用可能電圧範囲１１Ｖ～１５Ｖ 消費電流 ０．５Ａ（無信号受信時） ２．２Ａ（送信時）
・シングルスーパーヘテロダイン IF 4.43MHz
・ナローフィルタ
＊４．４３ＭＨｚ７素子ラダー型クリスタルフィルタ -6dB帯域２７０Ｈｚ。サイドの切れはバッチリ！
・受信部は、高ダイナミックレンジ設計
＊ＲＦアンプおよびミキサー後のポストアンプに2SK125をパラ接続したゲート接地アンプを使用。
＊ミキサーには2SK125を４個使用したアクティブクワッドミキサーを採用。
・秋月のDDS キットを使用したDDS VFO を使用。最小周波数可変ステップ10Hz 。高安定度を実現。
・DDS コントロールはPICマイコンを使用。
＊ソフトウェアーによりRIT機能を実現。
＊LCDによる周波数直読。
＊周波数ラストメモリー機能（POWER ON時に前回のPOWER OFF時の周波数で立ち上がる）
・送受信切り替え時のポップ音をほとんど無くしたAFアンプ系。
・ＡＦボリュームとサイドトーンボリュームを独立。これは意外に便利です。
・セミブレークイン
＊ワンショットマルチICを使用し、正確なセミブレークイン機能を実現。
＊ボリューム調整によりフルブレークイン動作も可能。
・ファイナルおよびドライブ段は２ＳＣ１９４５ Ｃ級アンプを使用。
・内部写真
・回路図
ブロック図
総合結線図
PCB-RX
PCB-TX
PCB-CPU
PCB-POWER
・回路説明
受信部フロントエンド
クワッドミキサー
AGC設計
AGC検波回路
Ｓメータ回路
ナロークリスタルフィルタ
送受ポップ音対策設計
送受切り替え制御
DDS/LCD受信妨害ノイズ対策
CPU仕様
ファイナル/ドライブ回路
